Hybride warmtepompinstallatie ILVO

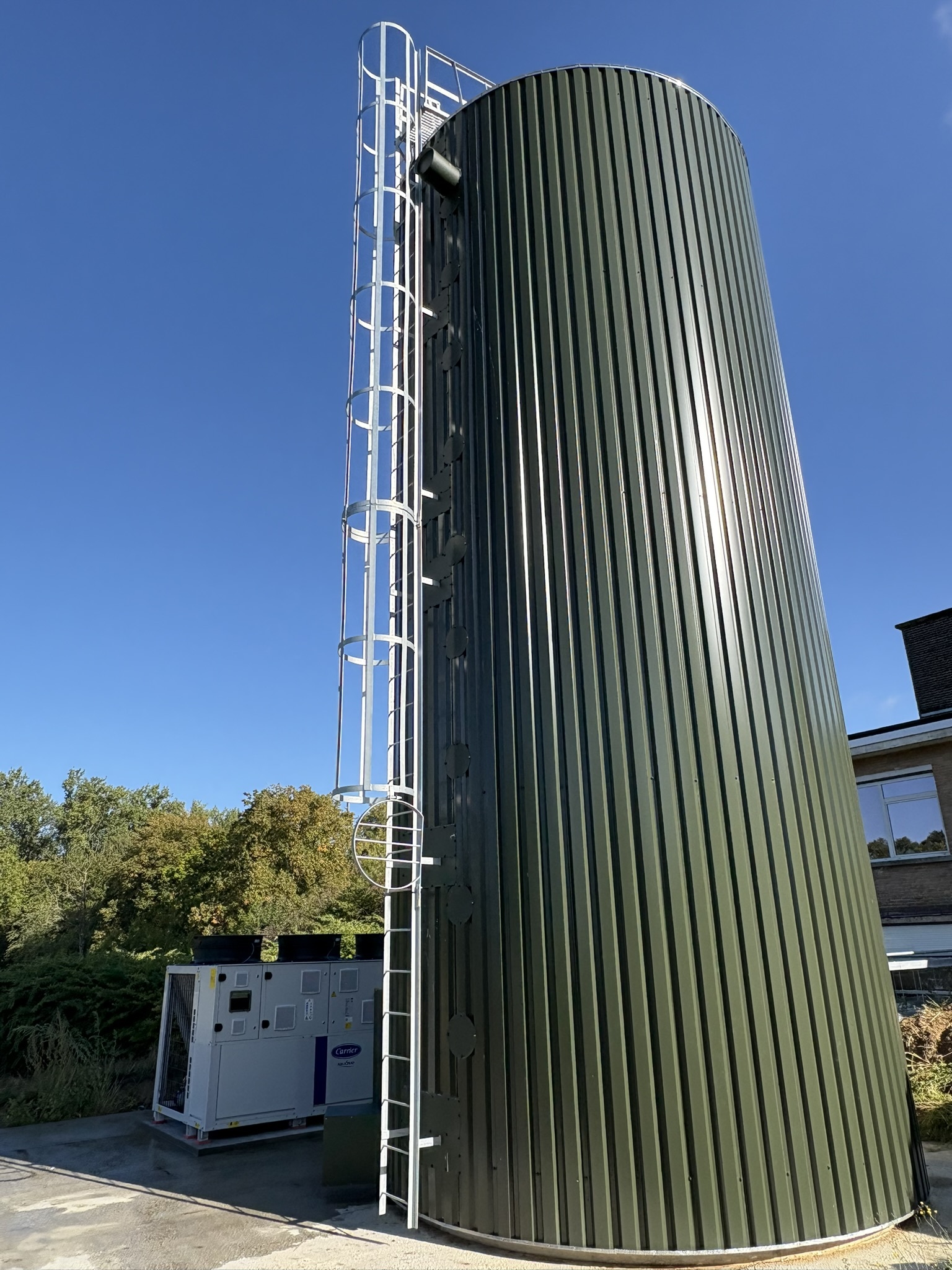

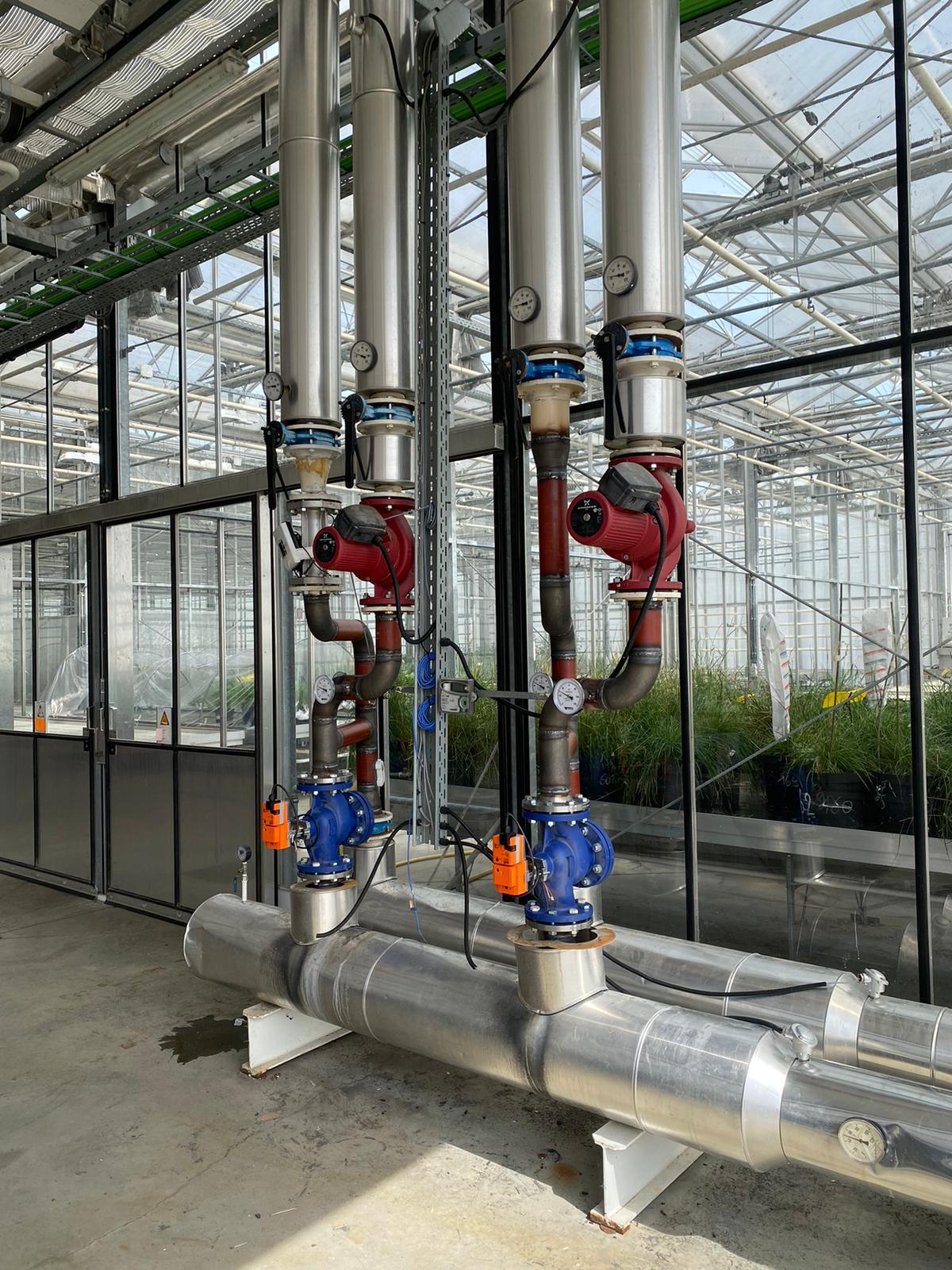

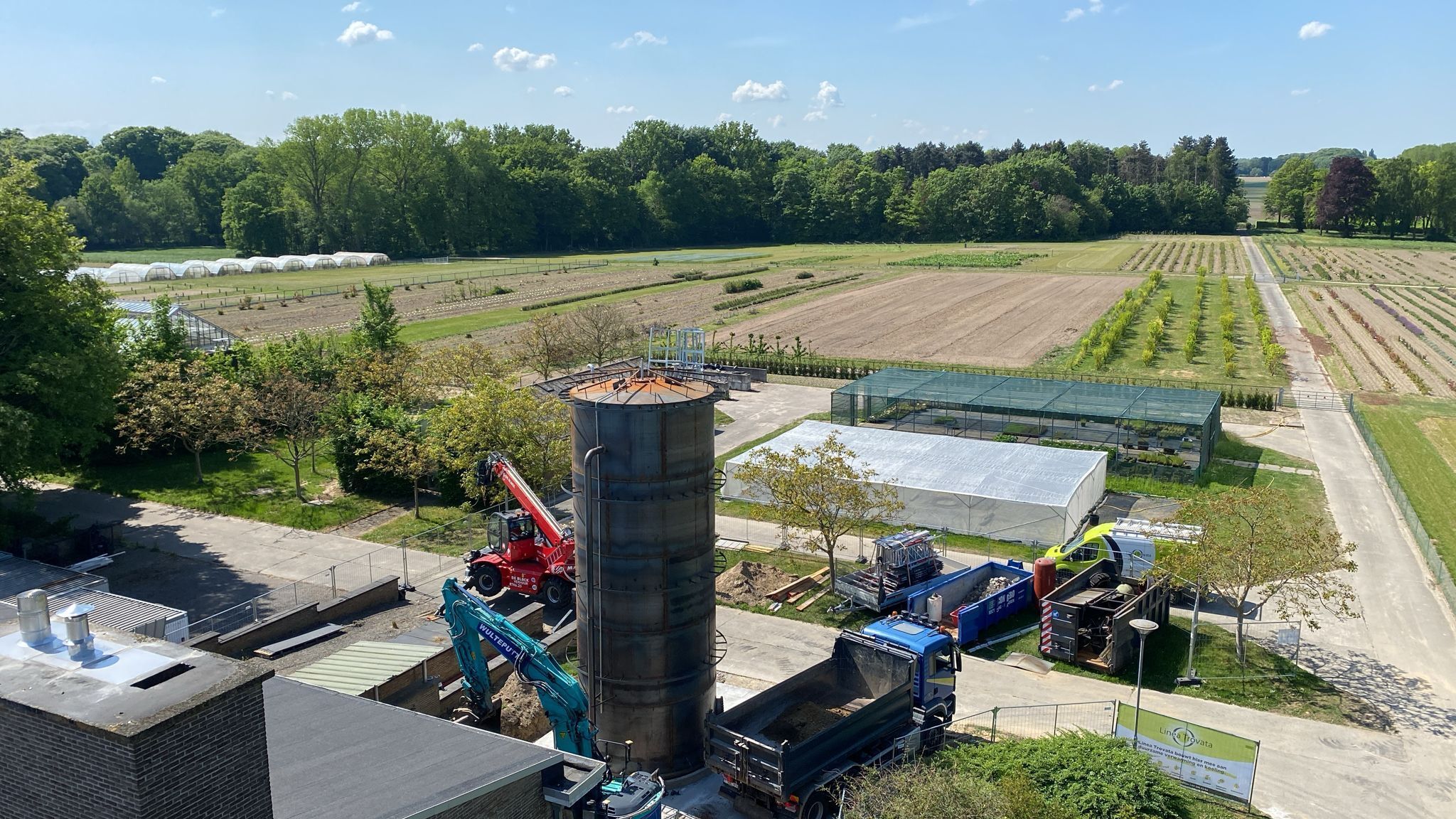

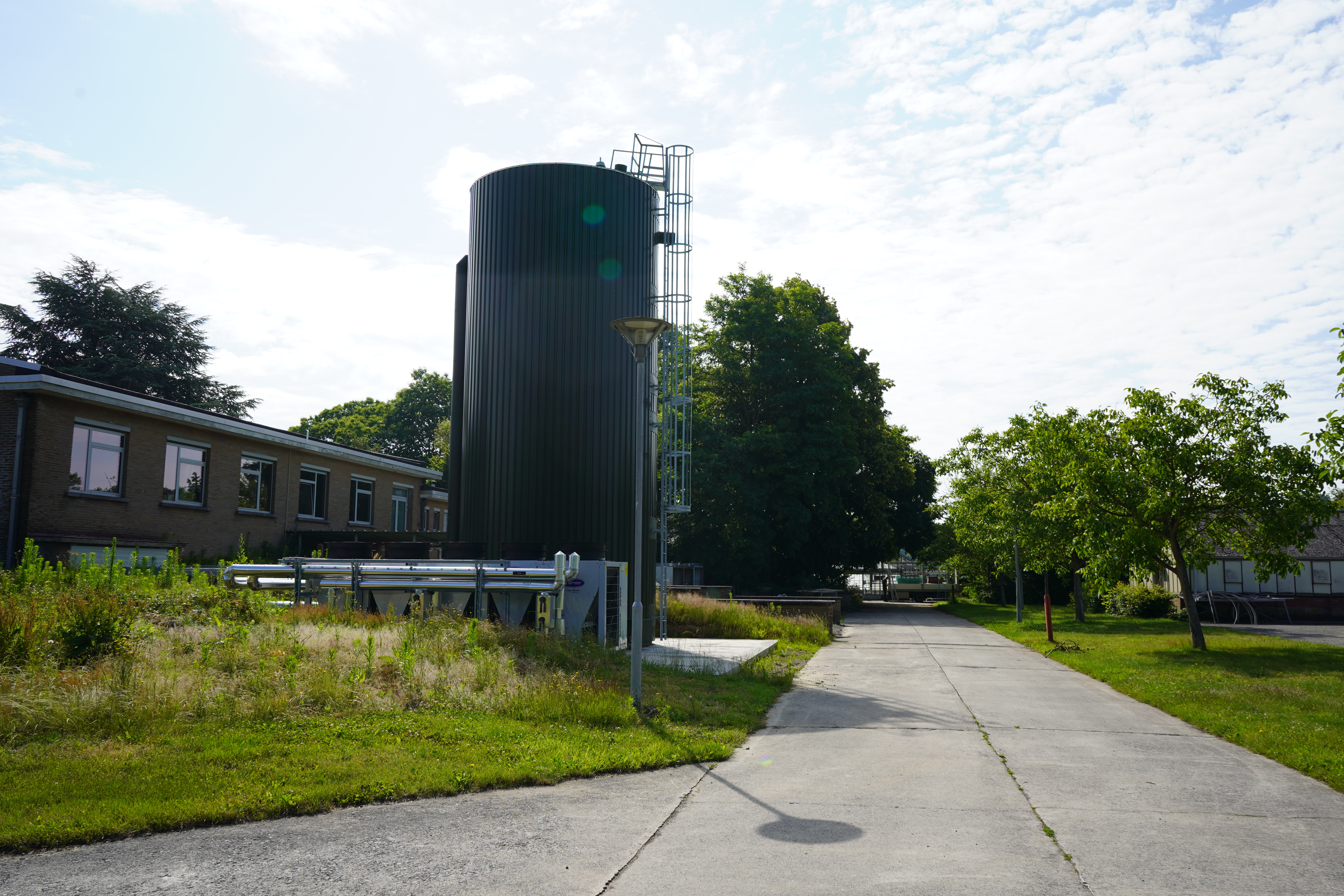

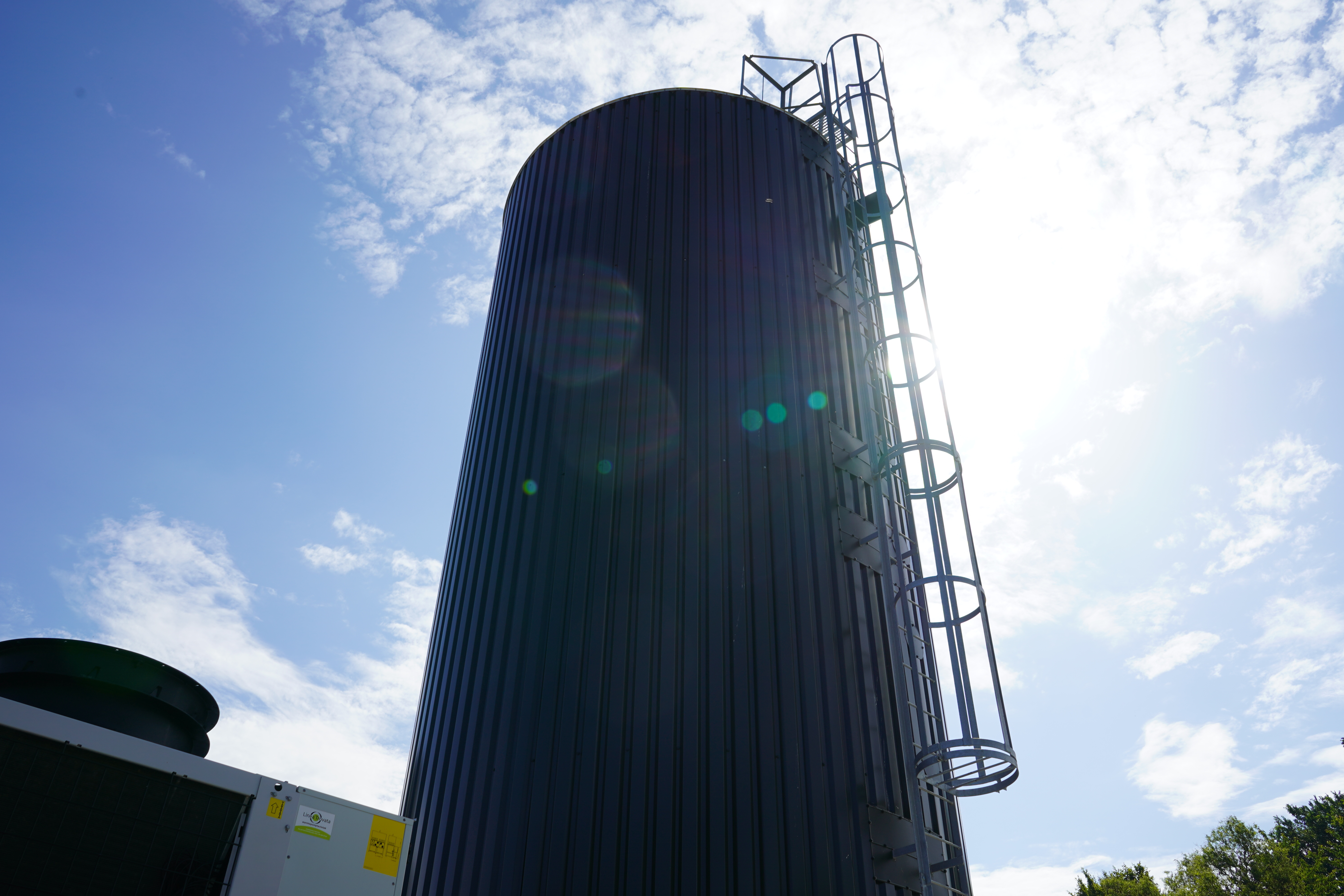

Het Instituut voor Landbouw- en Visserijonderzoek, kortweg ILVO, gaf Linea Trovata de opdracht om de bestaande ketelinstallatie voor de verwarming van de sierteelt serres te vervangen door een hybride installatie op basis van hoge temperatuur propaan lucht/water warmtepompen met 100m³ buffer en een innovatief energie-management-systeem (EMS). ). Stralingsbuizen worden voor de warmteafgifte van de serres gebruikt.

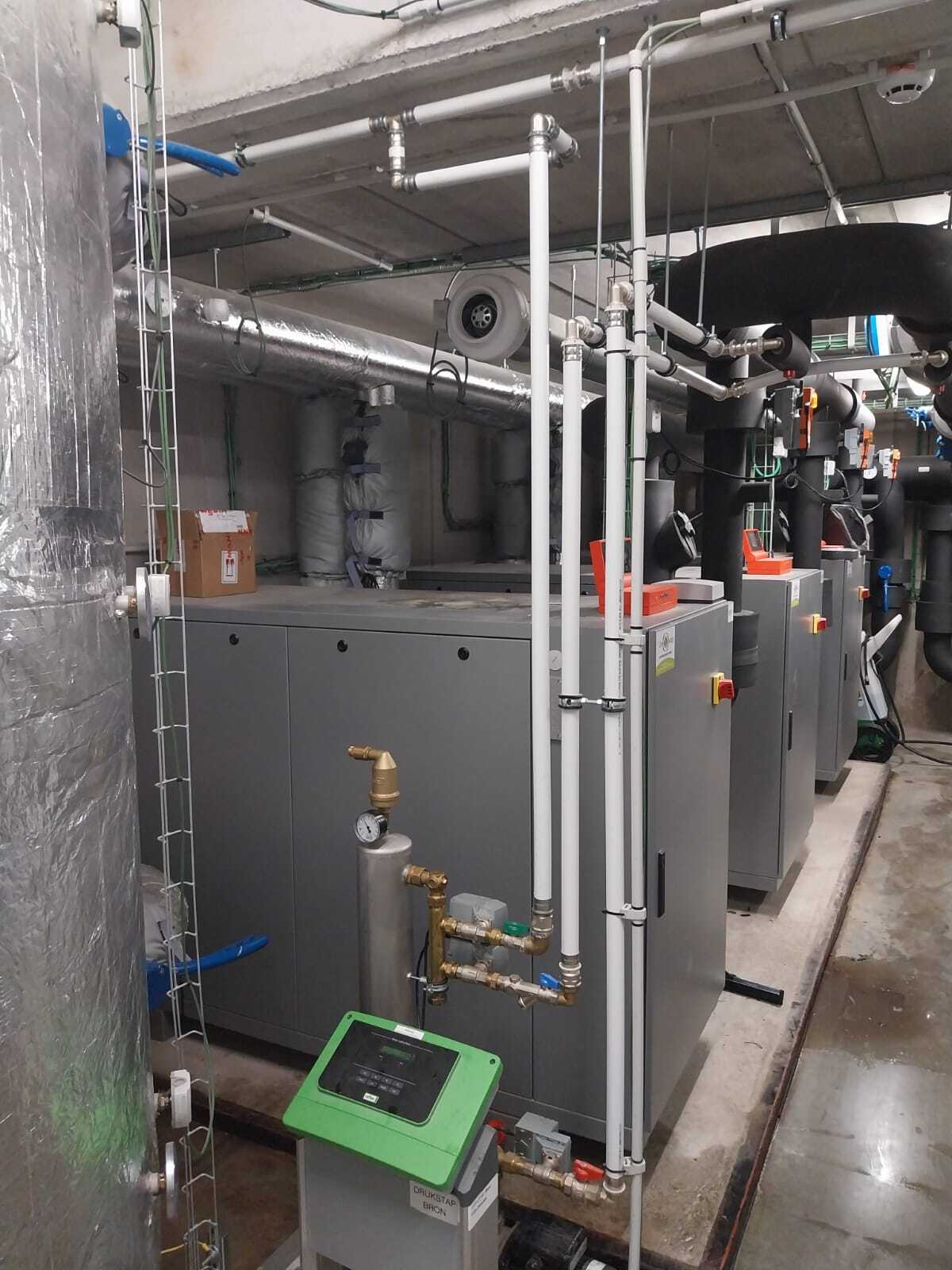

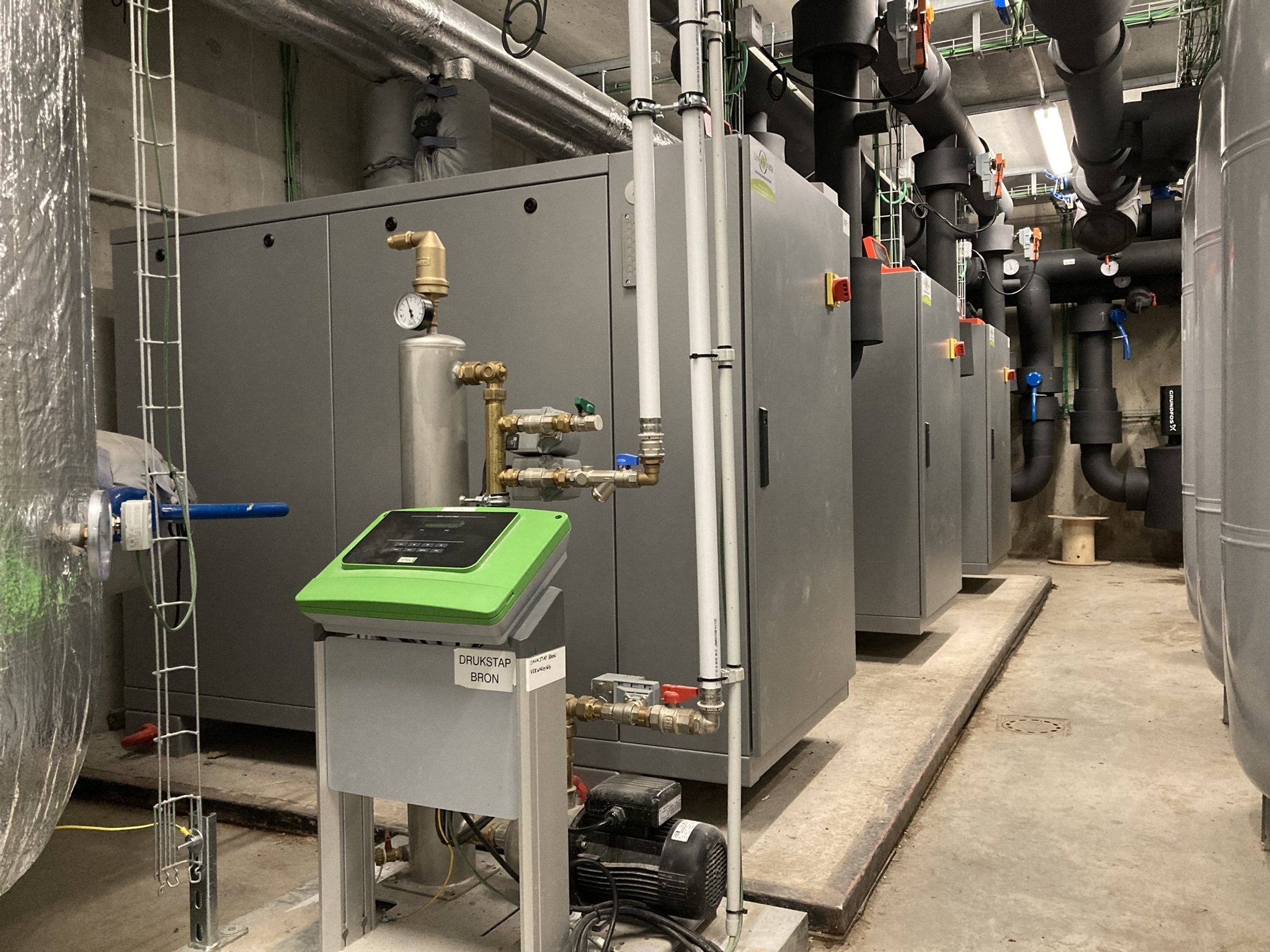

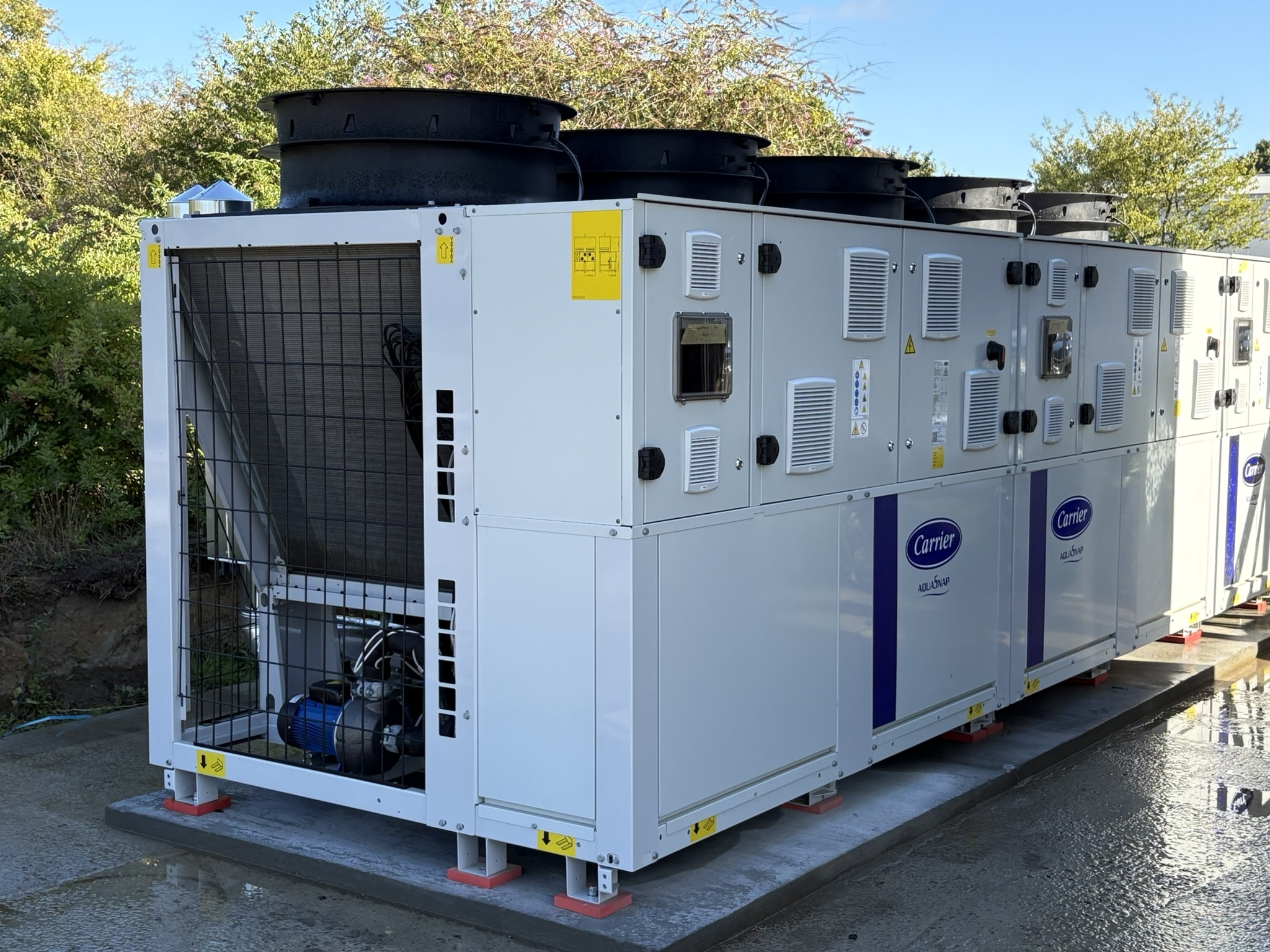

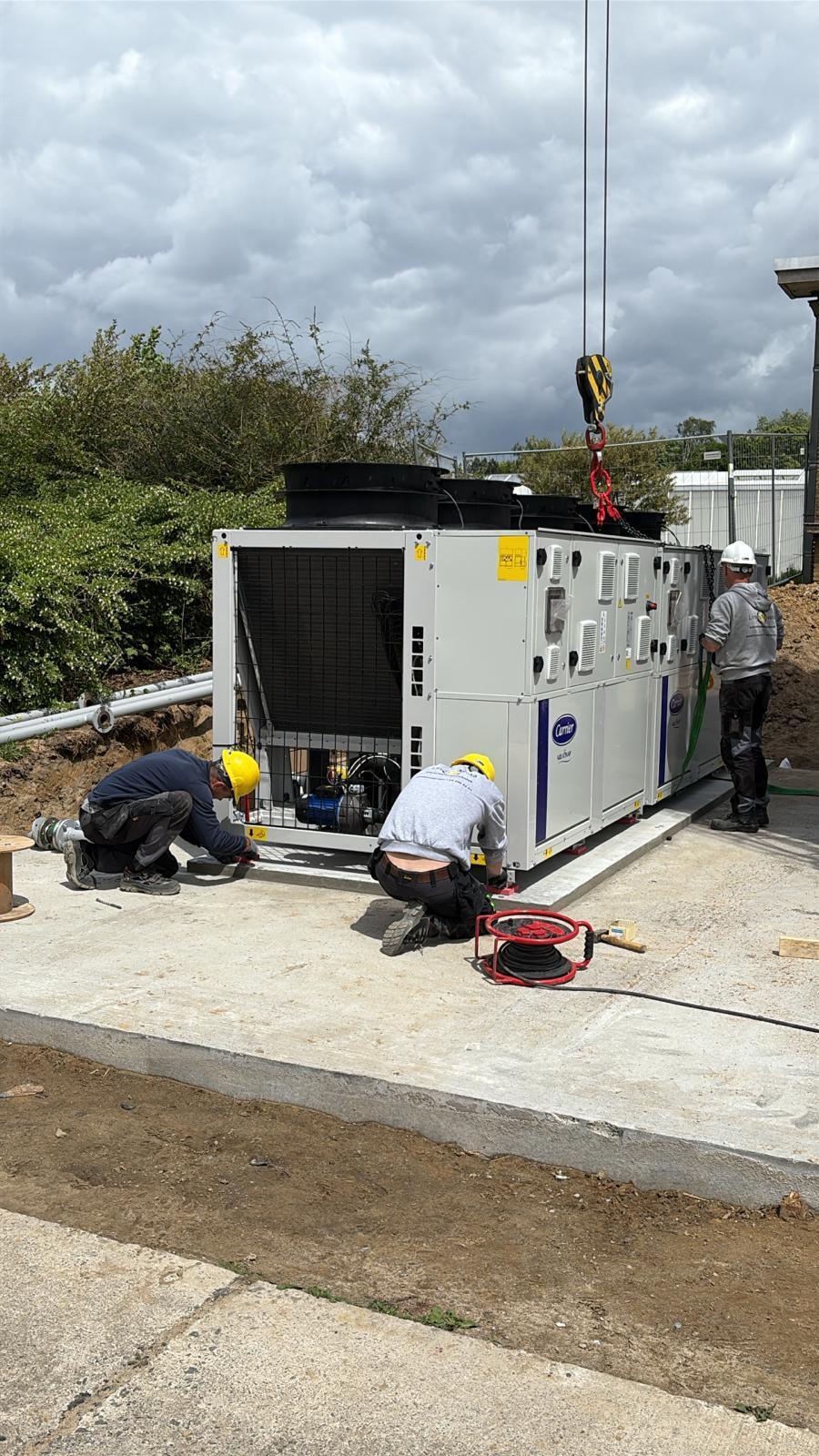

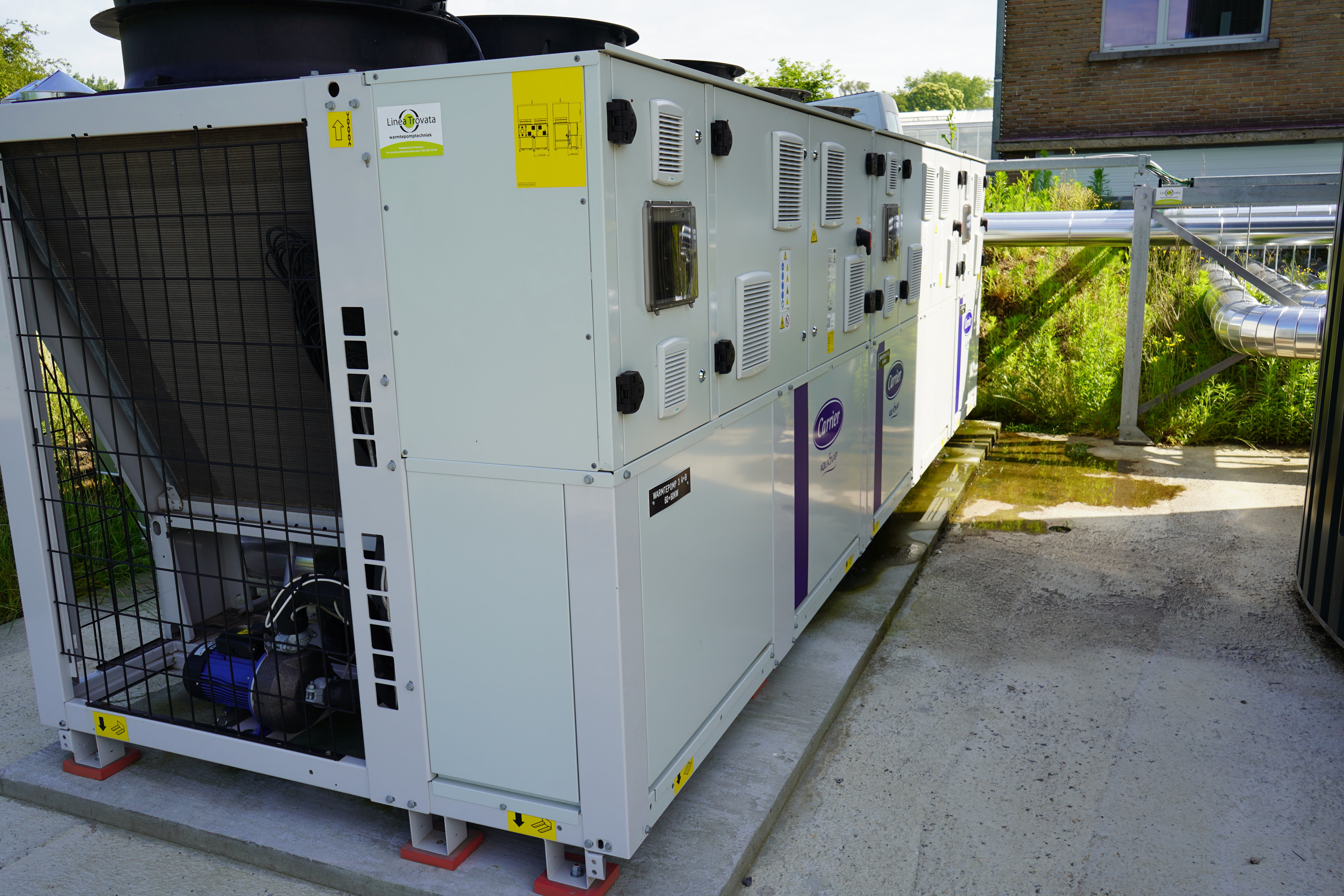

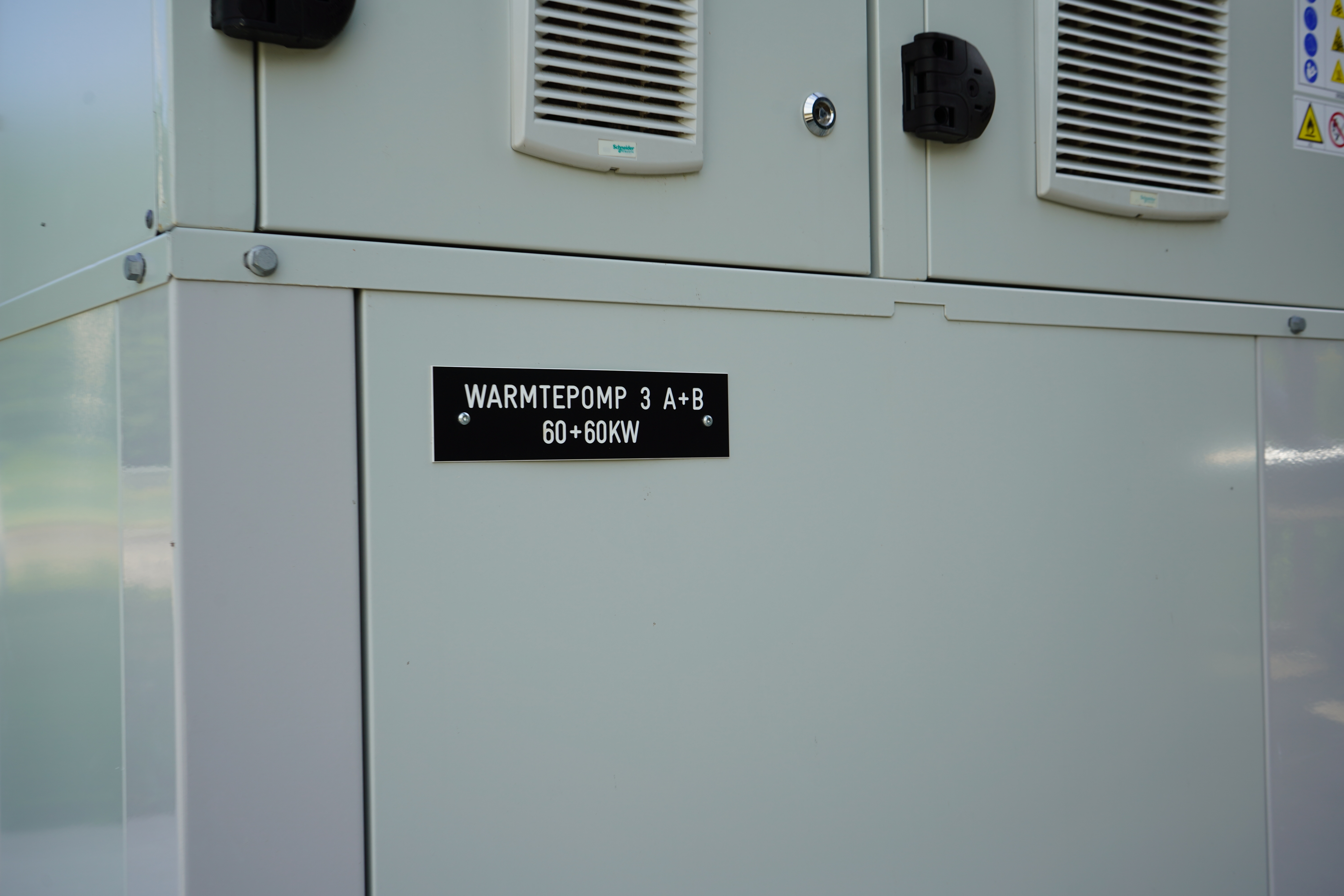

De bestaande hoogrendement gasketels gasketels met 2,2MW vermogen werden vervangen door 300kW propaan lucht/water warmtepompen en 950kW condensatie gasketels als backup. Beide generatoren hebben een groot vermogenbereik waardoor samen met de buffer dynamisch de warmtevraag kan ingevuld worden.

Het EMS systeem dat de installatie beheerd vertrekt vanuit een gebouwmodel (digital twin) dat de warmtevraag voor het komende etmaal inschat op basis van de voorspelde buitentemperatuur en zoninstraling voor de komende 24h. Dit model is zelflerend en zal er in slagen om de warmtevraag steeds correcter te gaan inschatten.

Op basis van toekomstige energieprijzen voor elektriciteit en gas, ingeschatte opbrengsten van lokale zonne-installaties, voorspelde verbruiken van het gebouw, laadpark en de serres zelf wordt uur per uur bepaald welk deel van de warmtevraag door de warmtepompen, buffer en eventueel ketels wordt ingevuld. De variërende efficiëntie van de warmtepompen in functie van laad- en buitentemperaturen wordt ook meegenomen.

ILVO kan kiezen voor de minimale kost, maximale CO² reductie of een verdeelsleutel tussen beiden als optimalisatiecriterium.

Linea Trovata staat de komende jaren in voor het onderhoudscontract. De samenwerking voorziet ook nog in een verdere verfijning van het EMS systeem na 6 maanden en 1 jaar.

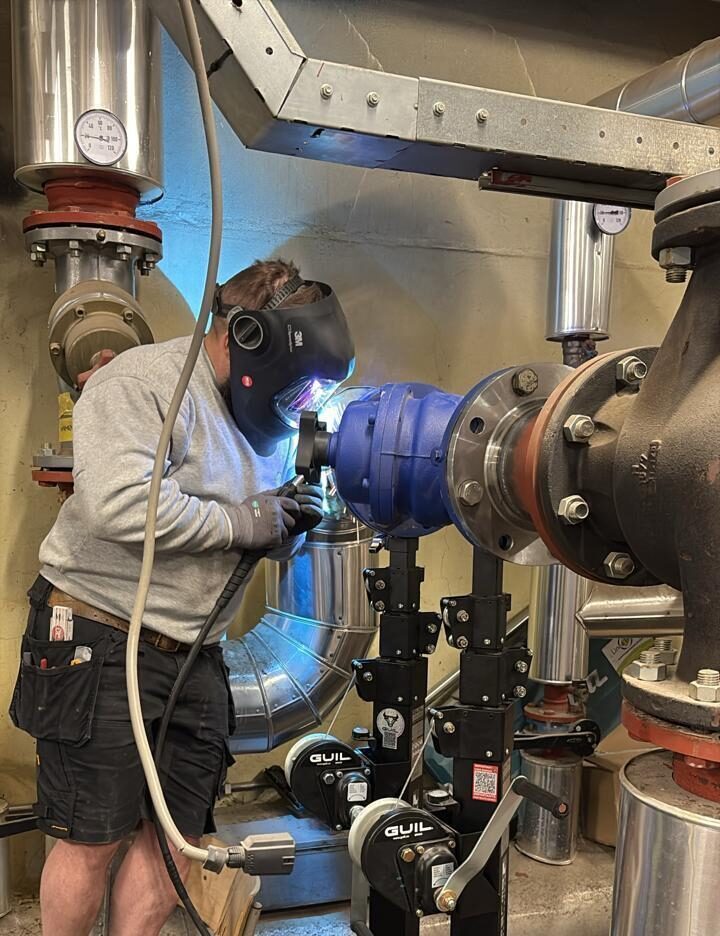

Het ontwerp van de installaties en regeling en de bouw werden door Linea Trovata voorzien.
